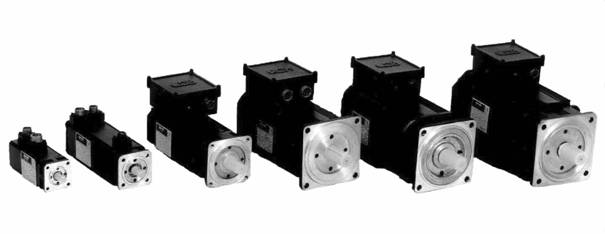

ACM Brushless Servo Motors





Series 40 / 60

A

B

C

D

E

F

G2

H

H1

P

Q

Weight

BRL 40/1

157

130

110

145

9

166

58

19

25

6

13

5

BRL 40/2

197

130

110

145

9

166

58

19

25

6

13

5,5

BRL 40/3

237

130

110

145

9

166

58

24

25

6

13

6

BRL 60/2

216

190

114,3

200

13,5

208

76

35

40

3,2

13

8

Feeding 220Vx3

Series 55

Stall Brace

(Nm)

Peak Brace

(Nm)

Stall Current

(A)

Peak Currant

(A)

Constant  Brace

(Nm/A)

Nominal Speed

(rpm)

Moment of inertia

(kg·m²)

N° poles

BRL 55/1

0,3

0.9

0,57

1,7

1,2

3000

0,20 ∙10-4

6

BRL 55/2

0.6

1.8

1,1

3,3

1,2

3000

0,35 ∙10-4

6

BRL 55/3

0.9

2.7

1,57

4,7

1,2

3000

0,50 ∙10-4

6

BRL 55/4

1.2

3.6

2,05

6,15

0,6

3000

0,65 ∙10-4

6

Feeding 380Vx3

Series 55

Stall Brace

(Nm)

Peak Brace

(Nm)

Stall Current

(A)

Peak Currant

(A)

Constant  Brace

(Nm/A)

Nominal Speed

(rpm)

Moment of inertia

(kg·m²)

N° poles

BRL 55/1

0,3

0.9

0,3

0,9

1,2

3000

0,20 ∙10-4

6

BRL 55/2

0.6

1.8

0,6

1,8

1,2

3000

0,35 ∙10-4

6

BRL 55/3

0.9

2.7

0,85

2,5

1,2

3000

0,50 ∙10-4

6

BRL 55/4

1.2

3.6

1,05

3,15

1,1

3000

0,65 ∙10-4

6



Motors BRL 55 are available also with windings for equal speed to 2000 and 4000 rpm.



Feeding 220Vx3

Series 75

Stall Brace

(Nm)

Peak Brace

(Nm)

Stall Current

(A)

Peak Currant

(A)

Constant  Brace

(Nm/A)

Nominal Speed

(rpm)

Moment of inertia

(kg·m²)

N° poles

BRL 75/1

1,3

3,9

2,4

7,2

1,6

3000

0,6 ∙10-4

6

BRL 75/2

2,6

7,8

4,6

13,8

1,6

3000

0,9 ∙10-4

6

BRL 75/3

4

12

6,8

20,4

1,6

3000

1,3 ∙10-4

6

Feeding 380Vx3

Series 75

Stall Brace

(Nm)

Peak Brace

(Nm)

Stall Current

(A)

Peak Currant

(A)

Constant  Brace

(Nm/A)

Nominal Speed

(rpm)

Moment of inertia

(kg·m²)

N° poles

BRL 75/1

1,3

3,9
